醫學史上有兩項檢查與診斷技術臨床應用已逾百年而久盛不衰。一項是X線檢查，該檢查的發現與發明者倫琴（R）于1900年榮膺首屆諾貝爾物理學獎；另一項則是心電圖檢查，其發明者愛因托文（Einthoven）于1924年榮獲諾貝爾生理學或醫學獎。

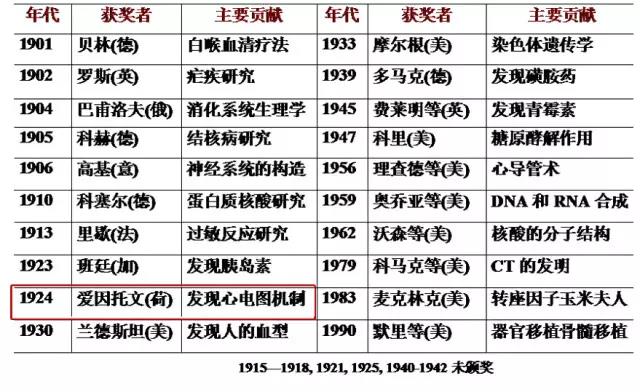

部分諾貝爾生理學與醫學獎獲得者

愛因托文紀念郵票

“心臟病的科學進入了新的篇章，它不是靠一個人的工作，而是許多天才的科學家，超越了任何政治藩籬，潛心鉆研而成。他們?cè)谑澜绺鞯兀瑸榱丝茖W(xué)的進步，為了達到造福于深受病患折磨的人類的目標，貢獻了全部的精力”。

                       —— Einthoven (心電圖之父）

心電圖的奠基人

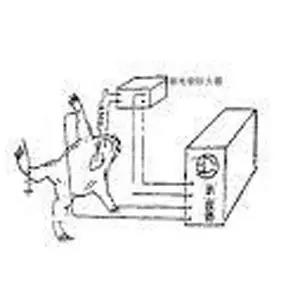

電的人體感受性實驗

電的人體感受性實驗

馬申布羅克

 18 世紀，萊頓大學的學者馬申布羅克(Pieter van Musschenbroek,1692～1761) 等人進行了有關電的人體實驗，發明了萊頓瓶。

馬申布羅克親自將自己的雙手用導線連接到萊頓瓶上，記錄了被電擊的感受，是人類對電的最早親身感受性實驗。

生物電的研究

——電可導致神經沖動的傳導

波倫亞大學

教授

伽伐尼

18 世紀下半葉，意大利波倫亞大學的解剖和外科學教授伽伐尼(Luigi Galvani, 1737～1798) 開始研究電對生物組織的作用。在解剖青蛙時，注意到用電刺激青蛙的神經，會導致其肌肉的收縮，他認為這是一種生物電現象 。

后來證明伽伐尼所發現的電并不是來自動物的體內，但卻由此認識到：電可以導致生物神經沖動的傳導。

生物電的研究

——“肌肉電流”

物理學和生理學學家

馬泰烏奇

19 世紀上半葉,意大利的物理學和生理學家馬泰烏奇(Carlo Matteucci,1811 - 1868) 自1832 年始，進行了一系列有關蛙肌肉收縮方面的試驗。第一次探測到在損傷和未損傷的肌肉之間存在一種電流，他稱之為“肌肉電流”。

1840 年至1842 年間，馬泰烏奇在發表的數篇論文和演講中對上述試驗進行了論證和分析。

生物電的研究

德國

迪布瓦·雷蒙

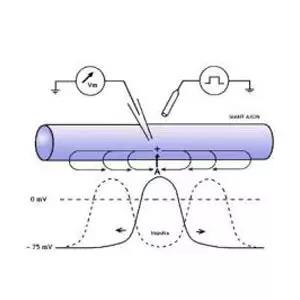

在德國，迪布瓦·雷蒙( Emil Du Bois - Reymond ,1818～1896) 提出了“動作電位”(action potential) 的概念。

1849 年，迪布瓦·雷蒙于設計了第一臺測試電位變化的儀器，稱作周期斷流器或稱電流斷續器。

科里克爾

和米勒

1855 年，德國沃爾茲堡的兩位學者科里克爾（ RudolfAlbertvon) Kolliker,1817～1905) 和米勒 （Heinrich Muller,1820～1864) 研究了蛙心的動作電位，證實了心臟電活動與心臟收縮有關（興奮-收縮偶聯）。

法國物理學家

李普曼

1875 年由法國物理學家，諾貝爾物理獎得主李普曼( Gabriel Jonas Lippmann , 1845～1921) 發明了一種極靈敏的汞毛細管電流計，非常適合于記錄迅速變化著的生物電活動。

沃勒與人類第一份心電圖

英國

生理學家

沃勒

1887年，英國杰出的生理學家英國生理學家沃勒(Augustus Desire Waller ,1856～1922)應用汞毛細血管電流計描記出人類第一份心電圖。該圖中只有心室的V1、V2波，心房P波未能記錄。

真正的主角，荷蘭生理學家

---愛因托芬

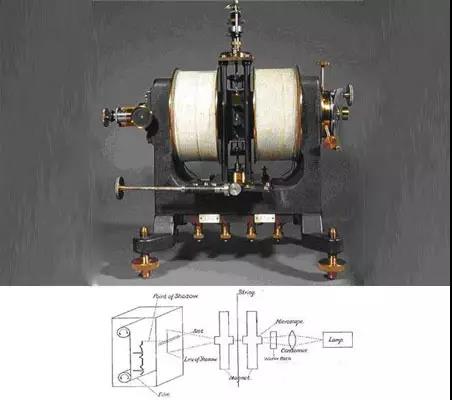

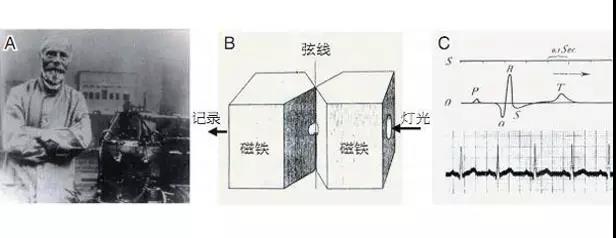

因?yàn)槊?xì)管靜電計的毛細血管不可能做的太細，他無法測到更精確的電流，愛因托芬改進了這個裝置，他利用通電的導體可以產生磁場的安培右手定律發明了----磁電式儀表。愛因托芬把提高靈敏度的任務完全交給超大的電磁鐵，而動圈以匝數最少，質量最輕為目標。最終的結果是1895年推出的弦線式電流計---看清楚還不是心電圖機。

歷經13年

---弦線式心電圖問世

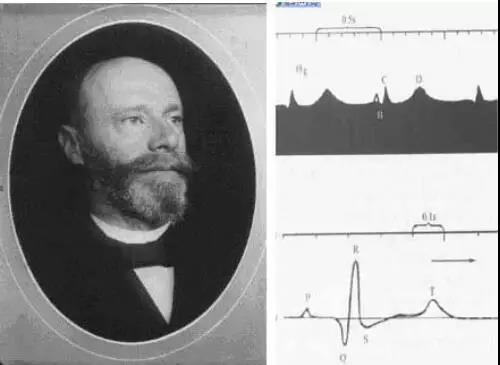

1903年，Einthoven成功地用弦線式心電圖機記錄了第一份真正意義上的心電圖，并將各波命名為P、Q、R、S、T、U波，這些命名沿用至今。這一年被稱為心電圖的公元元年，愛因托芬因因此被稱為心電圖之父。

標志著心電圖臨床應用的時代已開始，一百多年過去了，沿用至今，無可替代。

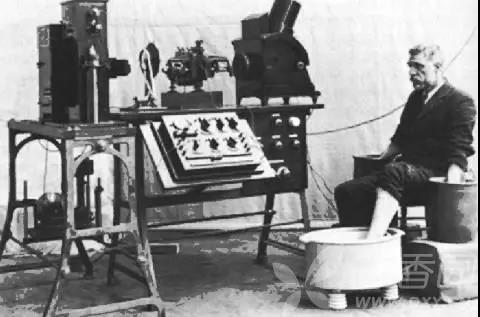

第一臺心電圖機無法放大心臟電流，用巧奪天工的工藝讓及其微弱的電流在沒有放大的基礎上被記錄，這種弦線式心電圖由劍橋大學生產，10年只生產了3臺。

最早的3臺心電圖機的原型，現存于倫敦博物館

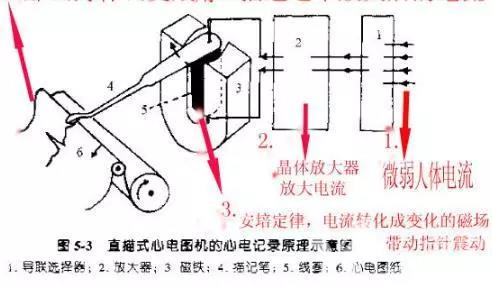

時光又過了30年，我們迎來了20世紀最偉大的發現----半導體，半導體的3個發明者——巴丁博士、布菜頓博士和肖克萊博士，后來當之無愧的獲得了1956年諾貝爾物理學獎，同時他讓廉價的心電圖機成為可能，因?yàn)樗梢院苋菀椎?，不失真放大電信?hào)，心電圖因此從實驗室轉向臨床應用直到今天。

心電圖記錄導聯系統

? 弦線式心電圖的記錄邁出了心電圖時代的第一步。

? 心電圖機問世后，記錄導聯系統竟有一百多種，沒有統一的心電圖導聯系統，記錄的心電圖讓人眼花繚亂，不知所從。

? 統一、完善的心電圖導聯系統迫在眉睫。

愛因托芬的重要功績

1895年命名了心電周期中的P、Q、R、S、T各個波群。

1903年后，發現和記錄了U波。

1906年，記錄出振幅較高、圖形穩定的I、II、III導聯心電圖。

1913年，提出著名的“Einthoven三角”理論，同年創立心電圖標準雙極肢體導聯記錄系統。

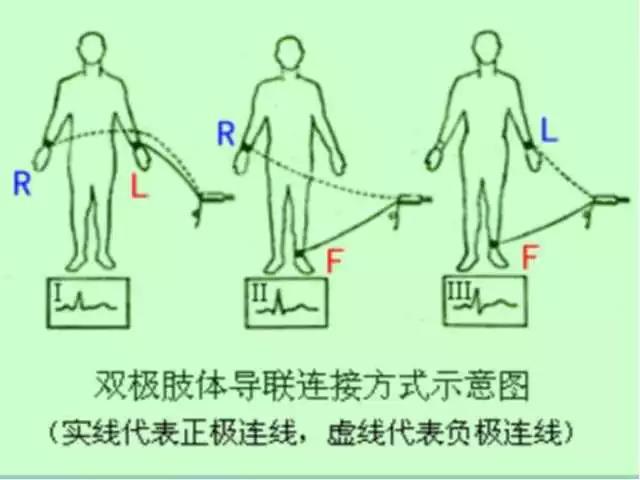

?1913年標準雙極肢體導聯問世

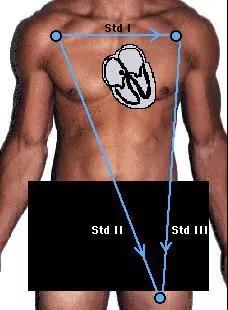

“愛因托芬”三角

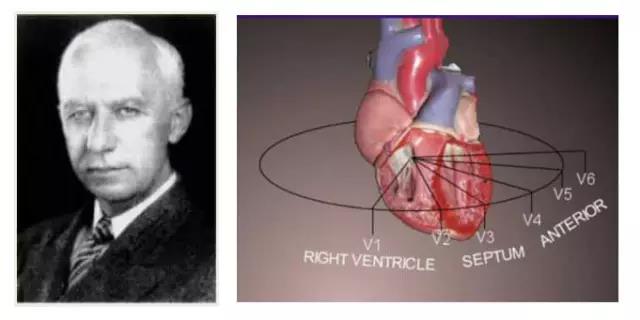

1933年：?jiǎn)螛O導聯(胸前導聯)問世

由Lewis提出、1933年由威爾遜（Wilson）最終完成的單極導聯心電圖，心電圖單極探查電極放在胸前區V1-V6部位和3個肢體導聯部位，反映心臟水平面的心電向量變化。

標準十二導聯的形成

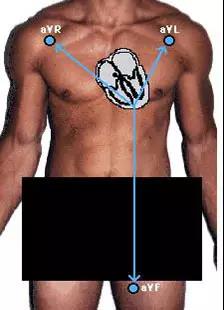

1942年，金貝格（Emanual Goldberger）創立了單極肢體加壓導聯aVR、aVF、aVL ，沿用至今。

至此，標準的十二導聯系統正式形成。

 1942年：標準12導聯最終完善

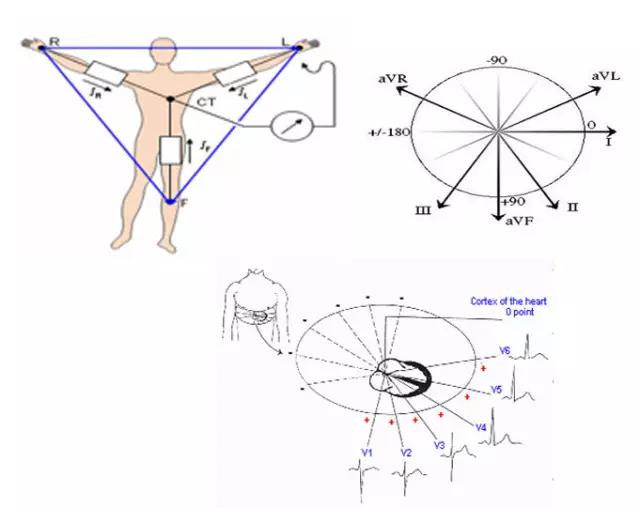

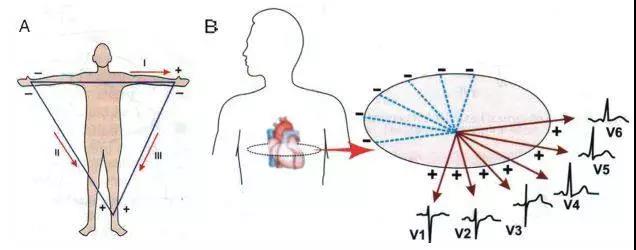

心電圖的標準12導聯系統

3個雙極肢體導聯（Ⅰ、Ⅱ、Ⅲ，Einthoven，1913）

6個單極胸前導聯（V1~V6，Wil son，1933）

3個單極加壓肢體導聯（aVL、aVR、aVF，Goldberger，1942）

其它導聯系統

雙極胸導聯，出現于10世紀70年代，目前已很少用；

Nehb導聯，以德國為主的一些歐洲國家仍在使用；

頭胸導聯（HC），目前還處在探索階段；

Frank鄭交導聯，還需要積累更多的資料和經驗；

此外還有F導聯系統、食管導聯、動態心電圖導聯、心電監測導聯以及運動試驗心電圖導聯 。

標準心電圖建立后的進展

1945年，Lengere等首次記錄心內心電圖

1956年，Holter發明24小時動態心電圖

1960年，Giraud等首先記錄希氏束電圖

60年代，V3R～Ｖ4R、V7～Ｖ9

1971年，Wellens開始心內程序刺激（電生理時代開始）

1973年，Strauss記錄心內晚電位

1973年，Cranefield提出觸發激動的概念。

1978年，Cramer記錄出竇房結電圖。

1981年，Simson記錄體表晚電位。

80年代初，同步3導、6導心電圖。

80年代中，同步12導聯心電圖。

統一導聯標準

國際公認了美國心臟學會（AHC）在1954  年提出的倡議

1、12導聯心電圖

     Ⅰ、Ⅱ、Ⅲ、aVR 、aVL、aVF

         V1、V2、V3、V4、V5、V6

2、18導聯系統

     增加了右胸V3R～V5R、左胸V7～V9

國內心電圖發展

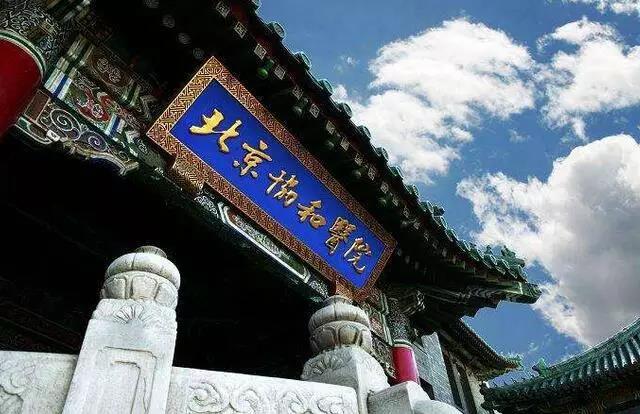

開始于北京協和醫院

黃 宛

協和醫院

教 授

 心電圖臨床意義

? 識別各種心律失常（最有價值）

? 輔助診斷心房、心室肥大

? 反映心肌缺血、心肌梗死

? 心電監護

? 了解藥物的療效及對心肌的影響

? 輔助診斷電解質代謝紊亂

在得知自己獲得諾貝爾獎時，愛因托芬是這樣說的：

貢獻比我大的大有人在，由我領受這項科學大獎，我深感受之有愧!

我可以有把握地深信不疑，如果我們所作的沒有了他(指劉易斯)的工作，沒有了他的有價值的貢獻，今天在心電圖方面的廣泛影響肯定不會達到目前的高度，我甚至懷疑我今天是否應該擁有站在你們面前的這種特殊的榮幸。
